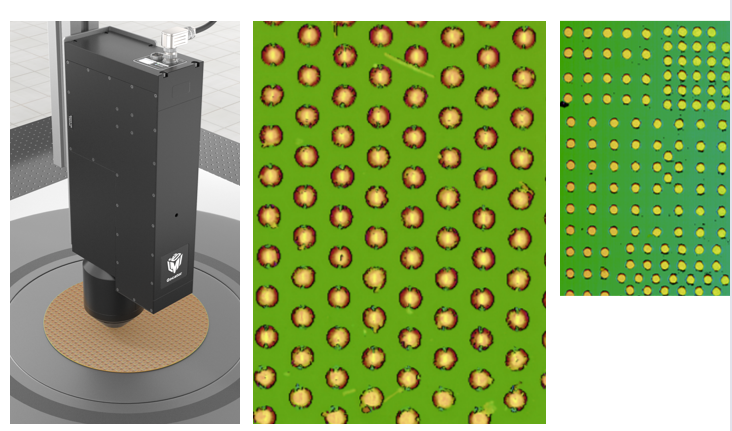

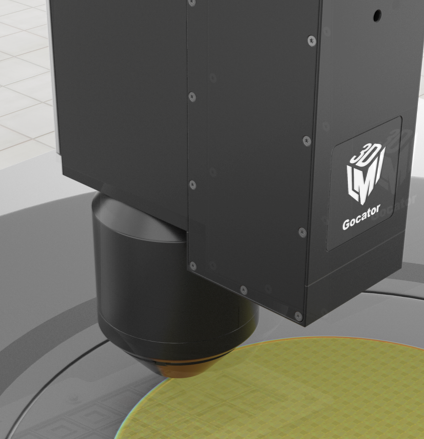

使用Gocator 4010检测字符的深度图像软件处理系统将该字符串与判定字符串进行核对，实时提供字符匹配检测信息和统计数据，实现自动化识别晶圆信息。

识别晶圆上的字符深度

识别晶圆上的字符深度

极片涂布厚度检测

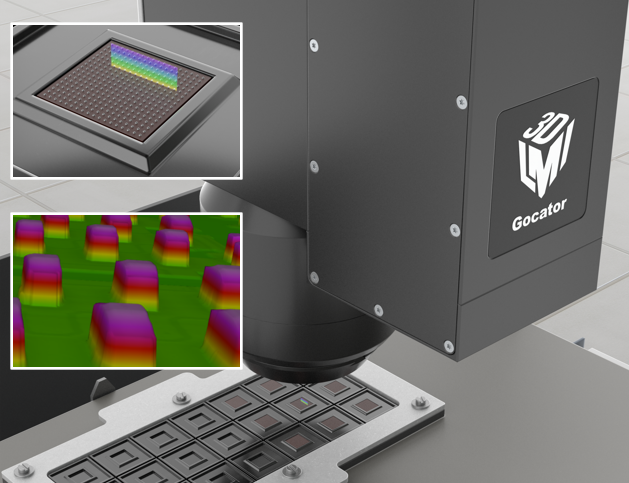

BGA小球高度检测

解决方案

使用Gocator 4010，可以真实的呈现形貌&准确获得高度信息目前此项目的竞争对手是基恩士-WI5000，友商的白光干涉同轴产品，高度值问题不大，但是形貌严重失真，实物顶部是凸起的弧面，扫描图像为凹的

Bump检测需求

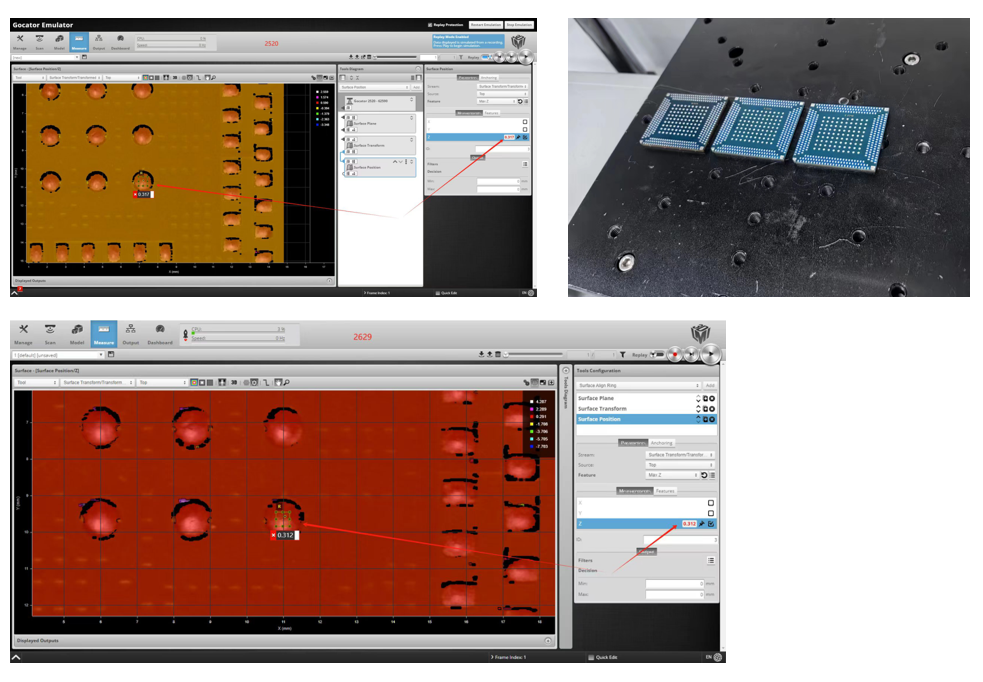

BGA大焊球高度检测

使用G2629完全满足要求

解决方案
检测引脚宽度、高度差

检测引脚的缺陷，比如是否歪斜、短缺或者碰触等

G4010获取到芯片引脚完整的3D点云图，快速检测出歪斜状态的引脚同轴光测量，不受光强和被测物表面材质影响，无测量盲区

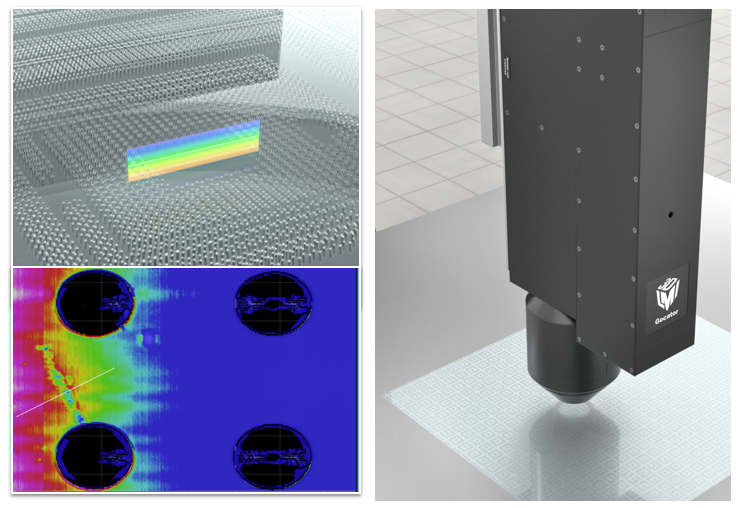

检测孔径、玻璃厚度

使用G4010可以满足检测表面通孔孔径，玻璃厚度台湾客户要求测量孔壁，目前，G4010无法测量孔壁四周

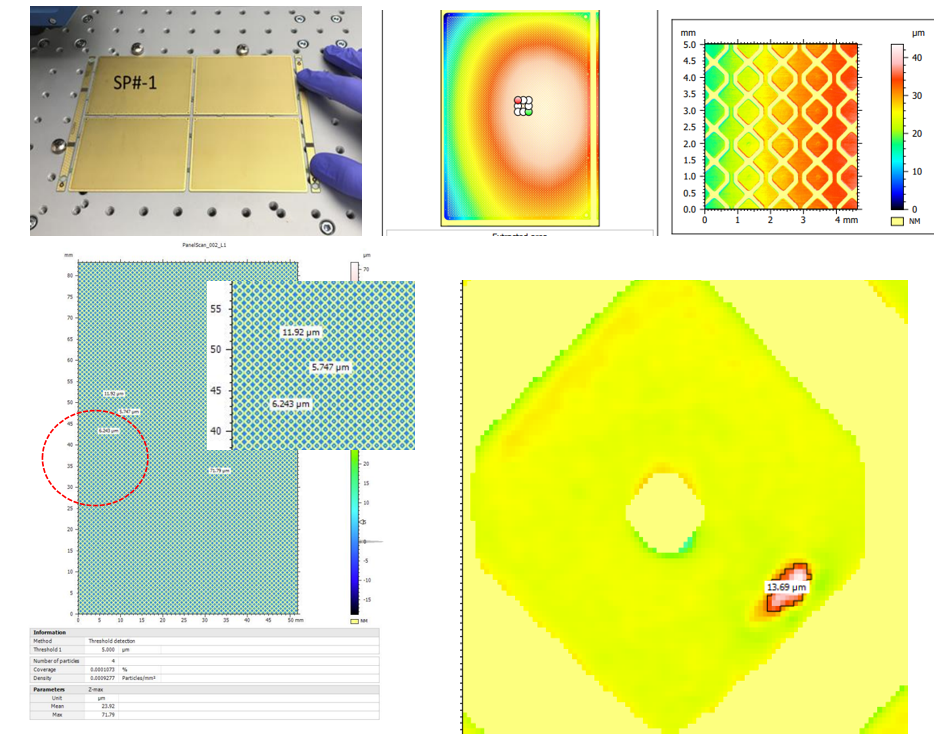

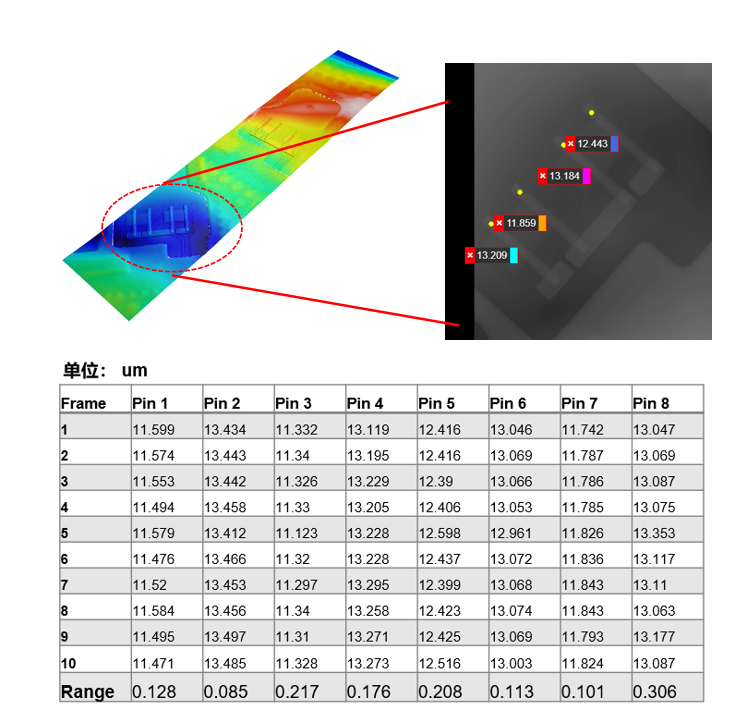

PCB缺陷检测

电池包安装检测

消费电子FPC银浆和碳层厚度检测

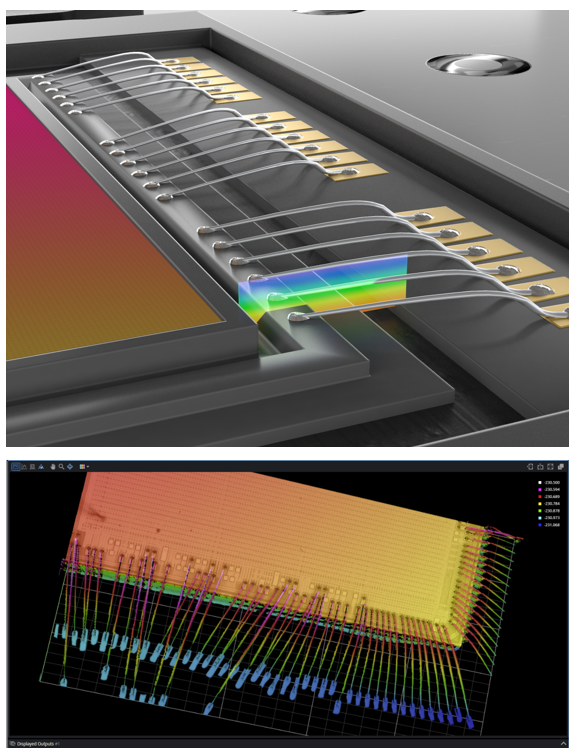

芯片金线检测

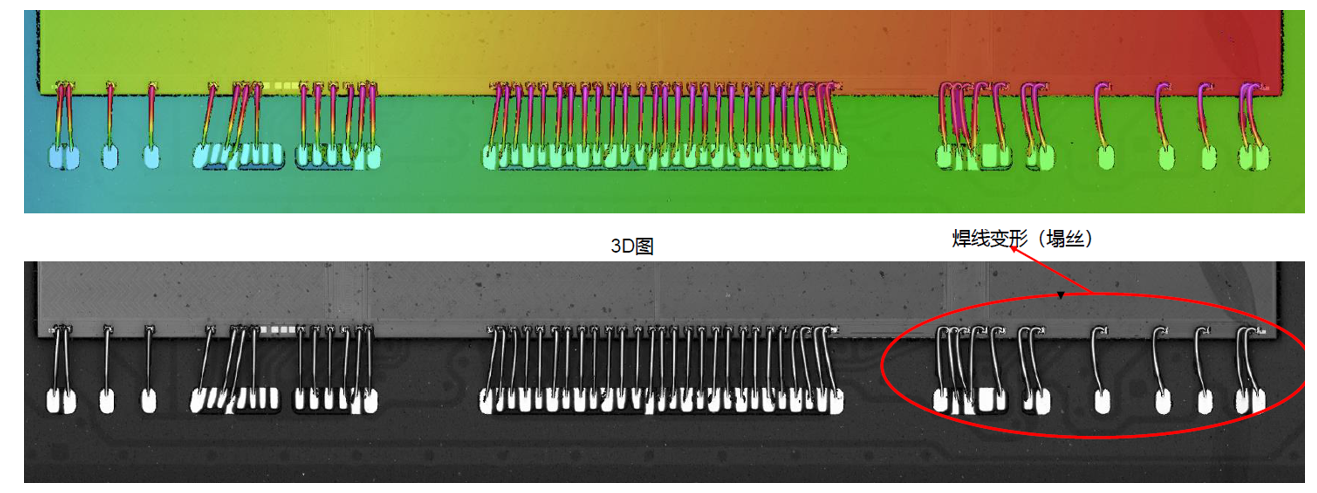

使用精度最高，兼容角度最大的同轴线光谱共聚焦传感器 Gocator 4010 为获取更好扫描结果，产品绕扫描方向倾斜10度金线3D成像的效果很好，但也有局限性金线变形，焊错，距离过近，表面脏污都可以很好的展现出来芯片端由于金线是垂直引出的，角度过大，芯片引出部分无法扫描出来（光学测量原理问题）芯片端焊点无法很好测量出来

Gocator

5500系列

推荐产品

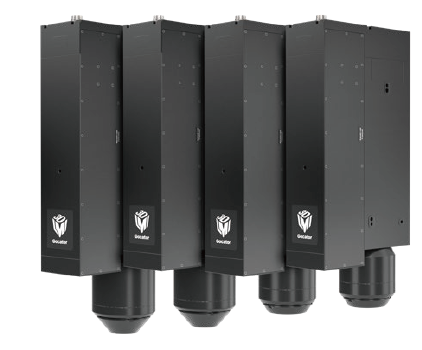

Gocator
