应用于3D激光线扫相机或2D线阵相机的图像采集。
滑轨行程达250mm-300mm。
重复定位精度可达0.005mm。
设备硬件

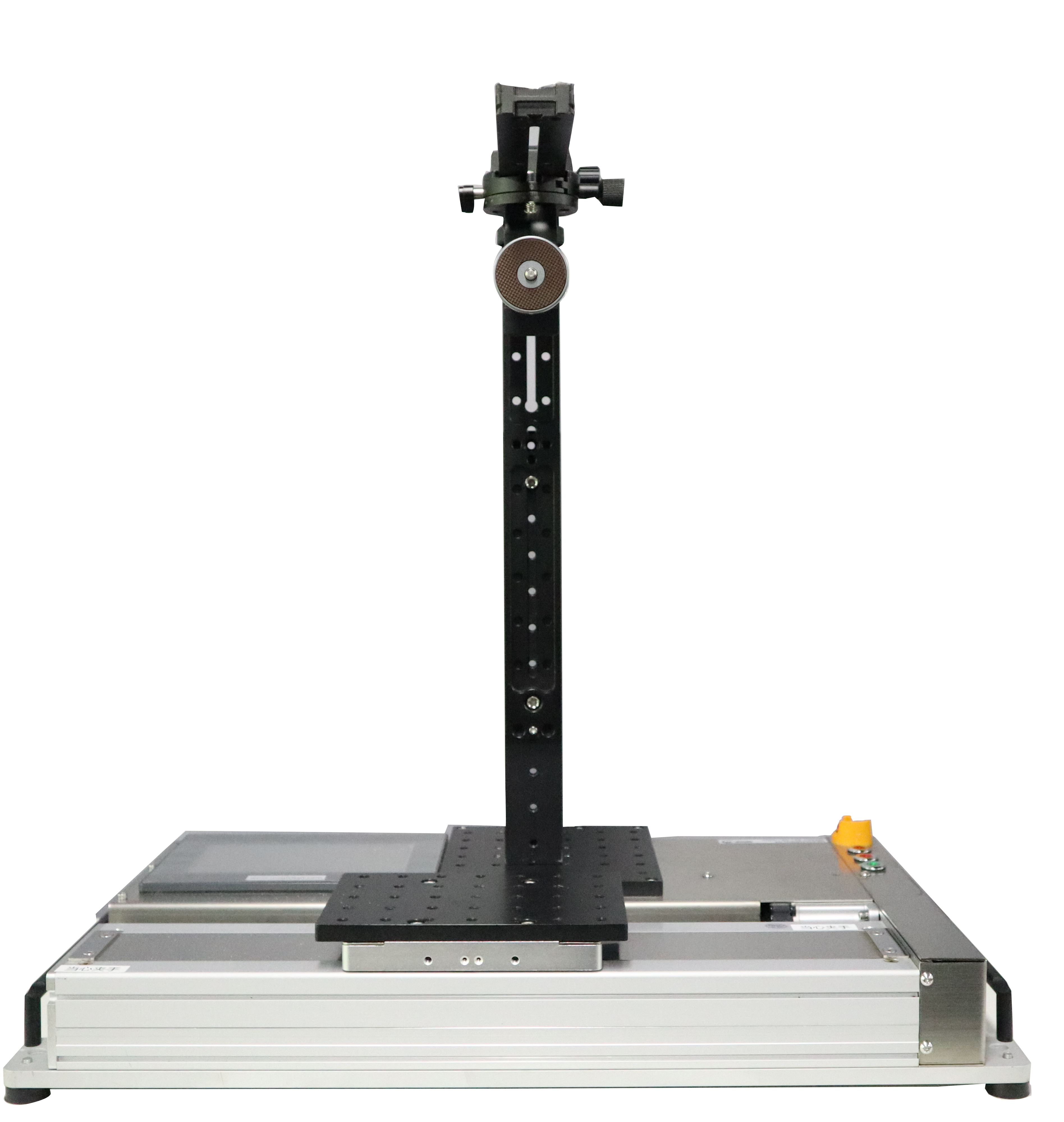

美城智能3D实验平台
型号
编码器分辨率
尺寸
重量
供电
输出
行程
重复定位精度
电机
0.001mm/tick
MC-LAB-SMX300
600×315×80mm
19kg
220v/50Hz
24V
300mm
0.005mm
200W伺服电机
● 应用于3D激光线扫相机或2D线阵相机的图像 采集,采用高性能伺服驱动器,配合高精度滑 台模组。
● 滑轨行程达250mm-300mm,重复定位精度可达0.005mm。
● 该平台集成了丰富的IO端口,拥有一路24V电源,一路DI输出及编码器信号输出功能。
● 采用7寸LED触控屏人机界面,运行美城智能HMI软件,可以方便快捷的完成扫描路径的设置。
尺寸
重量
供电
型号
输出
行程
重复定位精度
驱动形式
电机
MC-LAB-SMX250
450×380×185mm
15kg
220v/50Hz
24V
250mm
0.005mm
步进电机加丝杠
42系列步进电机
HMI软件运行界面
● 美城智能3D实验平台通过HMI人机界面,可以快捷的设置运动参数并实时观察当前设备运行状态。
● 具备手动和自动两种运行模式,可通过手动运行模式调整运动点位,然后切换自动运行模式。
美城智能3D实验平台
美城智能3D实验平台
