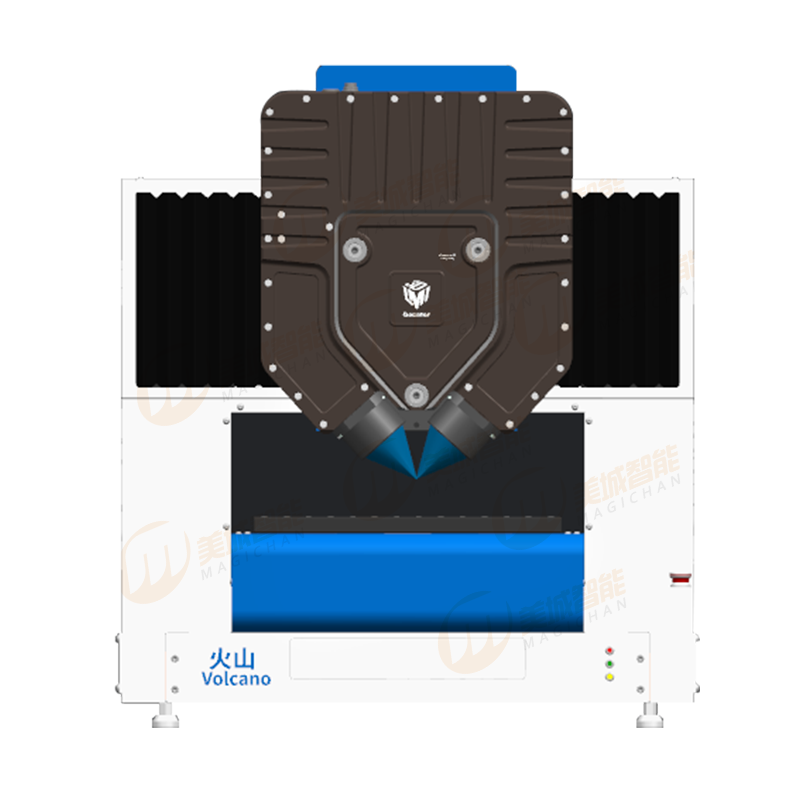

火山 VOLCANO（三轴实验平台）

●开放式结构设计,适应多种实验应用场景
●可支持常规3D线激光和线光谱共焦相机
●采用大理石主体结构,保证精度和稳定性
●XYZ三轴设计，可实现多次扫描并拼接
●紧凑式设计:600mm×600mm机身，XY行程可达300mm

火山 VOLCANO（三轴实验平台）参数表

型号	火山 VOLCANO（三轴实验平台）
行程	X行程300mm Y行程300mm Z行程100mm
XY速度	可达300mm/s
Z速度	可达100mm/s
工作模式	手动模式/循环模式
X轴编码器分辨率高达	0.001mm/tick
IO	差分编码器输出(5VTTL增量式A+,A-,B+,B-,Z+,Z-),24V DC
电源	220V /50Hz
操作方式	触摸屏
主体框架材质	大理石（A级别）
尺寸	730mmx650mmx724mm(底座厚度:211mm）
重量	180kg
转接板	可兼容GocatorG5500、FocalSpec新型号等3D视觉传感器(转接板可定制)
可选配	光学防震桌

*配置均不含传感器

尺寸图
