GOCATOR 3506
特点：Gocator 3506 是行业内分辨率超高的三维快照式传感器。Gocator 3506 的高分辨率和高重复性是微小 部件及电子元件的高精度检测的理想之选。完美的在线自动三维检测方案，可以实现高达12 μm的测量精度，搭载双目立体相机和工业级投影仪，实现更长寿命的同时获得更均匀的投影效果。
■一次采集即可获得三维点云数据
■采用蓝色结构光获得极高的三维测量精度
■工业级设计确保更长的使用寿命
-
Gocator 3506传感器是双目结构光3d相机，帮忙工厂实现计量级的在线检测，适用于与机器人搭载进行拾取应用/相对静止的检测应用
下载PDFGOCATOR3506参数表
型号
3506
扫描速度（Hz）
3
成像（百万像素）
5

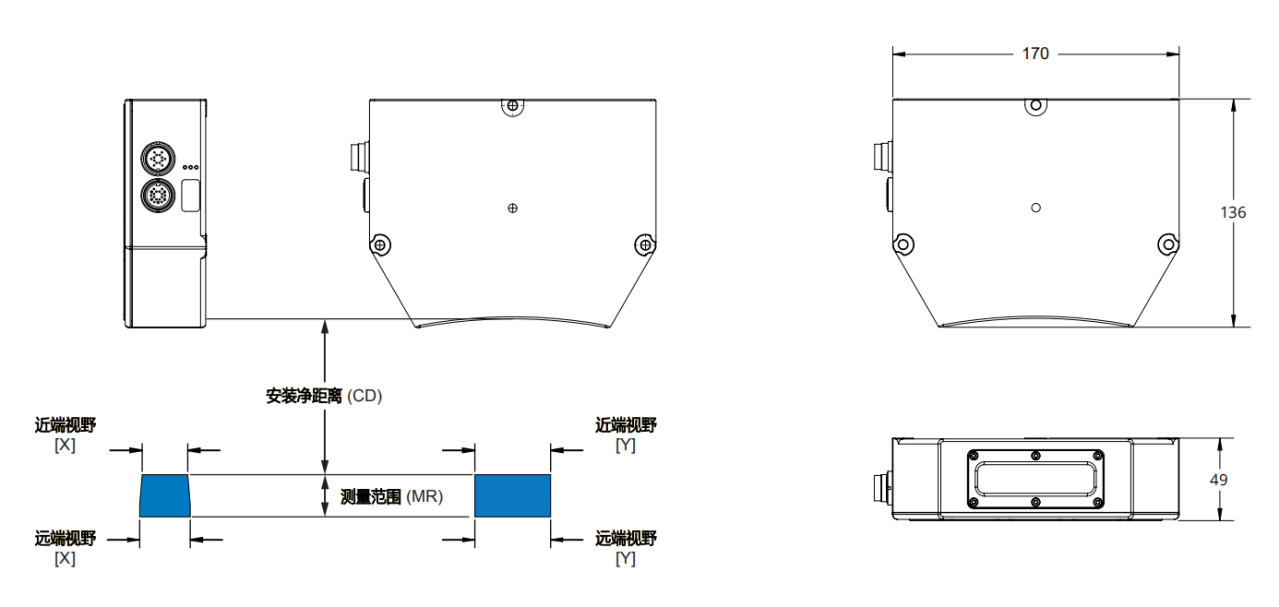

安装净距离（CD） （mm）
87
测量范围MR （mm）
25
视野（FOV） （mm）
27.0 x 45.0 （近端）- 30.0 x 45.0 （远端）
Z方向重复性（μm）
2
XY方向辨率（mm）
0.020 （近端）-0.025 （远端）
尺寸（mm）
49x136x170
重量（kg）
1.52
光源
蓝色LED光（465 nm）
数据接口
干兆以太网
输入
差分编码器、触发器
输出
2x数字型号输出，RS485串口 （115kbaud） ,1x模拟信号输出（4-20 mA）
工厂通讯 PROFINET,Modbus,EtherNet/IP,ASCII,Gocator 输入电压（功率）
+24 到 +48 VDC （25 Watts）,波动范围 +/-10%
外壳
铝合金全封闭机身，IP67防护等级
运作温度
0 到 50 °C
存储温度
-30 到 70 °C
抗震性
频率10-55 Hz, X、Y和Z三个方向上1.5 mm双向振幅，每个方向持续2小时
抗冲击性
15克重量进行半正弦冲击，周期11 ms,从X、Y和 Z三个方向的正负方向冲击
内置三维测量工具及软件
三维特征工具
开口类（如孔和槽），圆柱类，立柱类（带螺纹和不带螺纹）以及平面类
三维体积工具
体积，面积，边框，位置（小，大，中心），椭圆和方向
扫描软件
基于浏览器的图形界面和开源SDK （软件开发包）实现参数设置和三维数据实时可视化。提供开源SDK、本地驱动以及支持标准工业协议方便与用户应用、第三方图像处理软件和PLC集成。
