• 完整的三维在线检测

    通过在高速,低对比度的R&T应用中提供完整的3D扫描。测量和控制解决方案,3D激光视觉传感器Gocator改善工厂生产质量和效率。

    检测是一个多步骤的过程。首先,目标数字化为3D。然后,检测是否满足关键公差,最后将控制决策传达给机器人,PLC或工厂过程控制监控系统Gocator可以单独实现所有这些功能,从而最大限度地降低系统成本和复杂性,并帮助制造商实现100%在线检测。

    质量控制决策

    Gocator做出关键的通过/失败的决定,并直接与工厂网络和设备进行通信,所有都在生产线运行中实时完成。

    专为高速轮胎检测而设计

    Gocator线激光轮廓传感器具有200万像素,能够以5 kHz的频率提供高分辨率的轮廓扫描,是任何高速任务扫描(包括胎面/胎侧,橡胶挤出等)的理想选择,可实现最高分辨率的在线检测。

    Gocator内置固件和Hexsight机器视觉软件

    每一个Gocator都有合适的内置测量工具。用户也可以使用 Hexsight来扩展Gocator包装检测系统,为光学字符识别(OCR)而丰富2D机器视觉库。

  • 基于Web的用户界面

    3D激光视觉传感器Gocator提供了一个易于使用的且基于Web的用户界面,无需特殊培训。只需通过Web浏览器来访问和控制 Gocator,并直接与工厂设备通信。利用有效的3D可视化设计进行点选,平移,缩放和旋转导航。

    多模式生产的灵活设计

    通过在多模型生产线中加载与每个模型相对应的不同"作业”,Gocator三维智能传感器可以实时“重新编程”,包括测量,曝光和通过/失败标准的特定设置。

    基于网络传输

    Gocator直接接入工厂网络,适应不断变化的检测要求并且轻松升级到新的固件。新固件可以嵌入由工程组开发的定制测量工具,监督工厂环境,有效地进行检测。

    可扩展

    Gocator激光轮廓传感器无缝支持多传感器网络,用于扫描大型或复杂的物体(例如:表面不规则的几何形状和多个盲区)。这些传感器网络由LMIMaster控制器连接

    为什么需要三维检测:

    ·  体积测量(X,Y和Z方向)提供形状和位置相关参数
    ·  在对比度不是很明显的情况下,检测同样颜色或低对比度物体的理想方案不受照明变化和环境光线的影响
    ·  由于集成的光学,照明和工厂预校准能获取更高的重复性
    ·  易于组成多传感器网络,用于扫描大型工件

  • 橡胶挤出断面轮廓检测

    在产线速度下实时监测橡胶挤出形面的花纹沟、花纹、尺寸和位置等非常具有挑战性。由于被测产品的不停变换,测量橡胶挤出形面的任务变得更加复杂。这意味着有效的扫描检测方案必须具有高速的扫描功能以及灵活的测量方式,来保证轮胎的质量,并且降低材料废品率。

    3D检测解决方案

    3D激光视觉传感器Gocator三维智能传感器可提供高速、高密度轮廓测量,甚至对于表面高反光的生胎也依然可以提供精确的扫描数据。此外,Gocator提供了一套强大的专用于花纹沟测量的工具,它被设计应用于橡胶挤出外形的测量。这些内置并且用户可配置的测量功能包括长度、宽度、高度、深度、角度、顶点位置、花纹沟尺寸以及许多更常见的轮胎检测要求。

    GOCATOR灵活可用且功能强大:

    ·  在一个简单设置中支持多个花纹沟检测

    ·  花纹沟测量不受传感器与物体表面角度变化的影响

    ·  对于更大的挤出断面,多个传感器组成测量网络来实现更大的测量视野

    ·  测量值可以通过Gigabitl以太网在工厂网络上进行通信

  • 橡胶带定位

    当各种不同的橡胶带(例如:帘布层、胶条、胎圈填充物)要缠绕在圆鼓上时,Gocator扫描橡胶带边缘以确保他们在正确的位置上。它内置的橡胶带定位测量工具使用户可以配置参数,不需要任何额外的测量软件,这些工具包括:花纹沟定位、深度测量、监控和自动校准等。

    接头控制

    在轮胎成型期间,3D激光视觉传感器Gocator:三维智能传感器用于检测橡胶带接缝处的接头和拼接等问题,如间隙、重叠、折角和材料的褶皱等。

    GOCATOR专注于:

    ·  内置橡胶带与花纹沟测量工具

    ·  可存储多套测量设置

    ·  无需任何额外的软件开发要求

  • 橡胶带定位

    Gocator三维智能传感器扫描目标物是否存在、目标物宽度、以及重要的组件是否重香等如层状橡胶条和橡胶带。为了可以分层扫描,Gocator扫描橡胶挤出形面的上升沿并作为一个参考点来引导和定位其它的橡胶材料层,而扫描这个挤出形面边缘需要Gocator三维深度测量。

    Gocator SDK使轮胎检测更智能

    SDK(软件开发包)可以完全控制和 管理你的Gocator,满足你的应用需求。你可以使用Gocator SDK创建TCP/IP连接,接收数据,解析传感器的XML设置以及进行多线程管理。根据我们提供的基于C语言的例程,你可以很容易的在任何电脑或者移动设备上进行编程,控制Gocator获取和处理数据。

    3D激光视觉传感器Gocator 可应用于:

    ·  压延滚轴检测

    ·  进料带宽和厚度检测

    ·  花纹沟/凹凸深度测量

    ·  完带层和钢丝帘布检测

    ·  花纹条和胎肩检测

  • 鼓包和凹陷

    成品轮胎检测系统需要检测小至25μm的凹坑和鼓包,这些缺陷表面轮胎内部有缺陷且这些缺陷会发生在胎侧的任何位置。为了提高产品质量和安全性,这些小的瑕疵和缺陷需用非常可靠的手段来检测和剔除。同时检测的速度也十分重要,通常为满足生产效率的要求,轮胎仅旋转一周即可完成全面的质量检测。

    不圆度

    径向跳动发生在当轮胎边缘任何一点到中心的距离与轮胎半径不符合的情况下。当轮胎旋转时,太多的径向跳动导致上下震动,或者“跳跃”。横向跳动是在轮胎转动时发生的侧向运动,或“摇晃”。

    3D智能检测解决方案

    3D激光视觉传感器Gocator实现快速扫描速度和实时数据采集,它提供全面的表面三维点云数据,检测轮胎侧表面和轮胎胎面任意位置上的微小缺陷,满足严格的时间周期的要求。一个典型的Gocator轮胎检测系统包括三个轮廓传感器:两侧会各有一个扫描胎侧,另外一个用于扫描胎面以及侧向和径向跳动。

    案例

    CTI公司在其轮胎的均匀性优化系统中使用Gocator CTI公司面对升级旧式的电容式传感器的挑战,引入了Gocator到指定TUO系统中。Gocator向 CI系统提供更多的轮胎数据和其 独特的多功能一体三维扫描和检测功能,以此来使组件和系统的复杂降到最低,并且提高可靠性,增加坚固性和可重复性、与市场上其他任何三在文稿和文件名中搜索文本比,Gocator使系统集成速度更快、更简单并且更节省成本。

  • 轮胎标记点

    3D激光视觉传感器Gocator在轮胎侧壁扫描图案或激光标记,如轮胎尺寸,和最大膨胀压力。Gocators生成清晰的三维高度图像,然后使用HexSight或Gocator SDK处理。

    DOT码识别

    轮胎胎侧有许多凸起或凹下的字符信息。这些包括轮胎用于排序的识别编码,以及组装时跟踪车辆识别号的点状编码。传统的二维图像和特征辨识解决方案无法用于轮胎胎侧检测,这是因为黑色的凹凸的字符在同样黑色的轮胎上,导致对比度为零。

    3D智能检测解决方案

    Gocator通过对凹凸字符生成高度图来解决这一挑战。它自有的驱动程序GenTL将高度图的数据发送到合适的三方软件来自动识别字符。当轮胎转动时,例如在均匀性检测中,Gocator支持编码器同步,这允许多个传感器的无缝扫描。

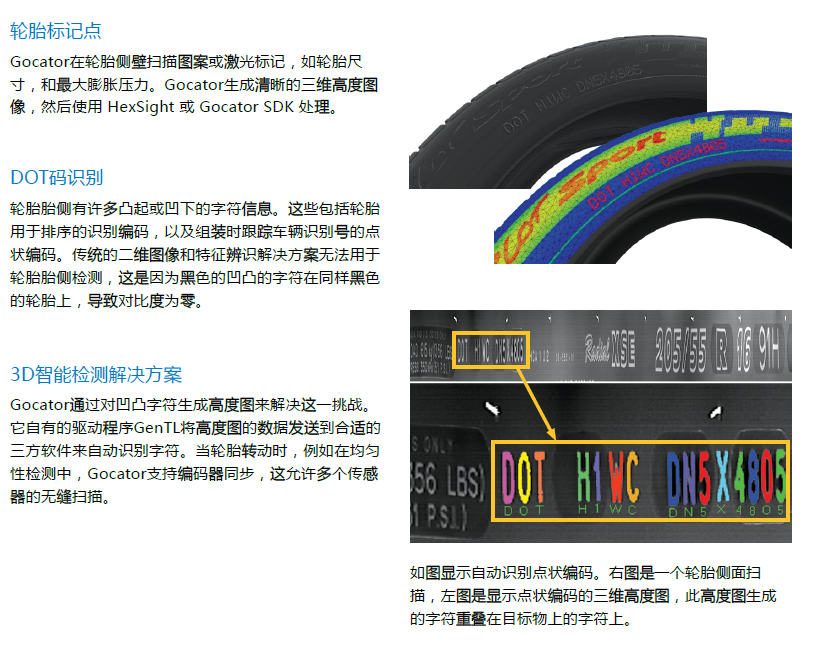

    如图显示自动识别点状编码。右图是一个轮胎侧面扫描,左图是显示点状编码的三维高度图,此高度图生成的字符重叠在目标物上的字符上。

推荐产品

查看更多 >

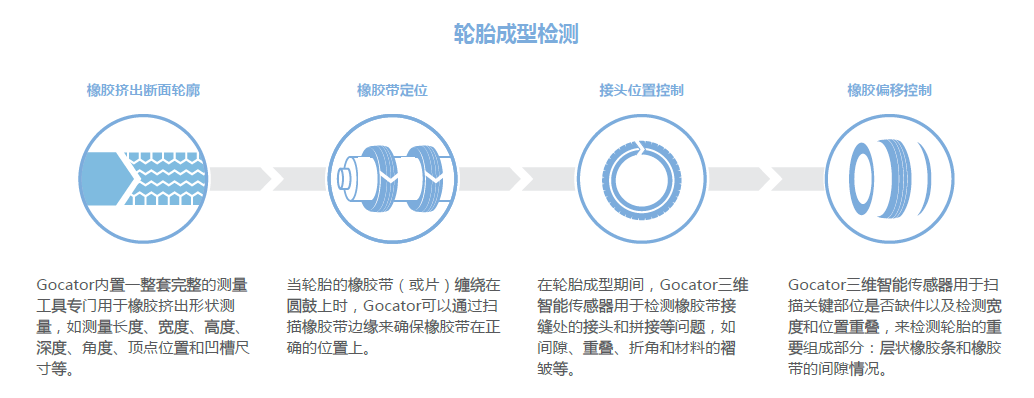

轮胎成型检测
