背景

随着电子产品越来越普及，电子产品的配套也层出不穷——键盘，U盘，充电线（器）等。配件制造商需在提高效率的同时，提高产品的质量，减少瑕疵品，做到100%在线检测，做到严格的质量把控。美城智能提供一站式3D解决方案，运用Gocator 3D智能传感器，可有效助力数码零部件生产和装配在线检测。

键盘瑕疵及高度检测

在目前看来，键盘无法做到全检，即使抽样检测也做不到准确的测量，通常的测量方法是通过塞规。并且键盘数量众多，测试一次需要很长时间。

Gocator 3D线激光轮廓传感器集扫描、测量和控制于一体，通过内置算法很快获取每个按键高度的测量结果。要求20㎛的精度控制，对于3D传感器的精度要求非常苛刻。

应用需求

1）键盘通过高度检测之后需要分拣NG和OK产品，NG的产品需要返工，OK产品流入到后一个工序；

2）每一个键盘键帽做全检，每一个样品扫描到算出结果的速度不能超过5S；

3）需要定位，弥补机构的精度。

解决方案

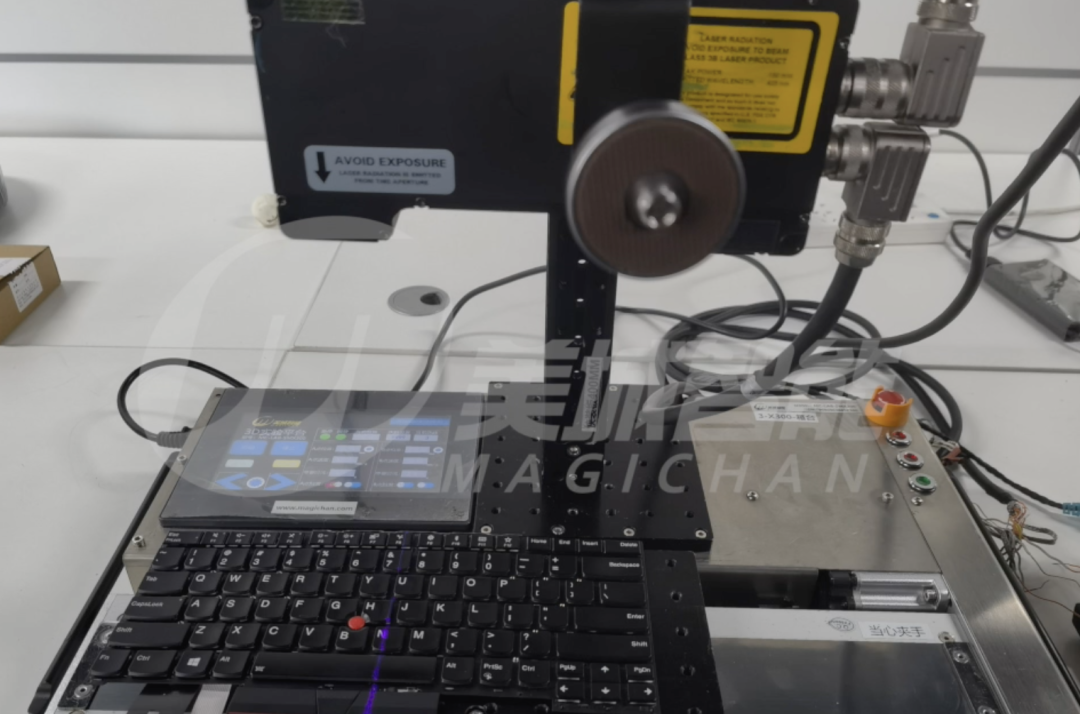

扫描现场

通过使用Gocator 2330线激光轮廓传感器，配合内置算法可以进行拟合面并测量面到点的距离，也可以通过SDK进行二次开发，点云与CAD匹配等。

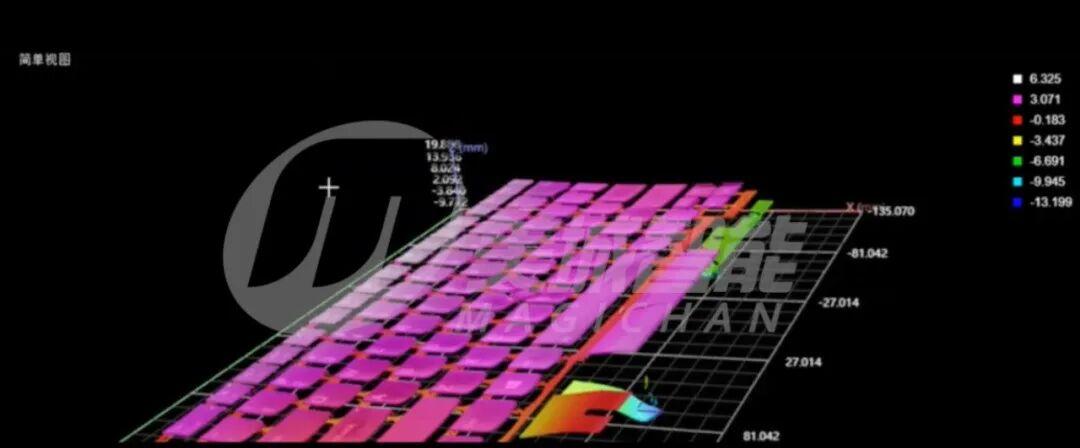

点云图

使用Gocator 2440 线激光轮廓传感器，配合内置算法可以进行拟合面并测量面到点的距离，也可以通过SDK进行二次开发，点云与CAD匹配等。

Gocator 2440

具体参数
