【案例分享】Gocator 3D视觉落地折叠屏手机全维度3D检测

应用背景

折叠屏手机多层复合、高亮透明、精密结构的特性，对检测精度要求严苛。传统2D视觉、接触式测量无法检测层间隐性缺陷，抗干扰性差、漏检率高，无法满足量产全检需求。LMI Gocator 5500系列线共焦3D传感器，可适配折叠屏高速量产在线检测，精准把控产品核心品质。

核心检测需求

针对折叠屏异构材质特性，产线核心检测需求如下：

转轴尺寸检测：精准定位转轴位置、测量关键尺寸，保障开合结构精度。

多层形貌检测：扫描屏幕3D形貌，检测曲面平整度、微小形变与落差。

层间缺陷检测：识别层间气泡、内部异物等肉眼不可见隐性缺陷。

外观缺陷检测：筛查微米级划痕、破损等瑕疵，实现产品零缺陷管控。

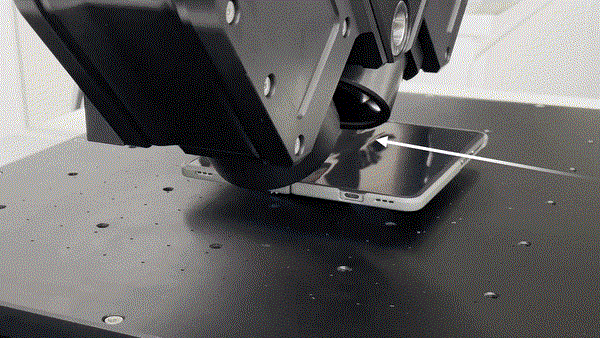

检测方案：Gocator 5500系列 + GoPxL

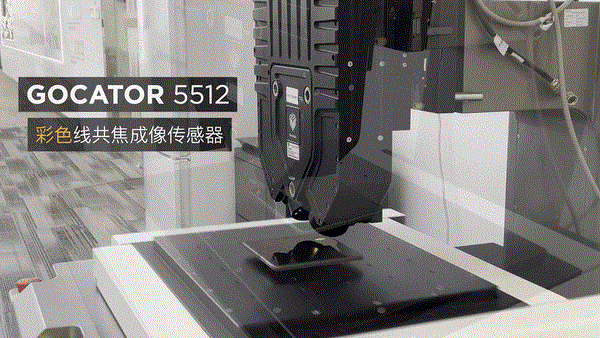

方案采用Gocator 5512 3D线共焦传感器搭配GoPxL软件，依托线共焦技术优势，适配透明、高亮、多层材质检测，单次扫描即可完成多维度精密检测，高效适配产线量产。

美城智能提供的Gocator 5512分辨率达6.5微米，可捕捉细微表面瑕疵；专属多层扫描技术可穿透屏幕表层，精准检出层间隐性缺陷，弥补传统检测短板。结合GoPxL软件可自定义OK/NG判定标准，实现检测、分析、判定全流程自动化，保障产品良品率。

核心产品优势

双轴光学，精微特征清晰成像

双轴光学架构可抑制高亮透明材质的光线干扰，优化信号质量，精准捕捉微型精密结构与复杂曲面的微观特征。

多数据同步采集，检测全覆盖

同步输出3D多层扫描、3D形貌、2D强度数据，一站式完成尺寸测量、形貌分析、层间缺陷检测，简化产线布局。

高速高精，适配量产全检

最高扫描速率16kHz，适配高速产线；具备微米级精度，X轴最高2.5微米分辨率，Z轴重复性低至0.05微米，可稳定实现100%在线精密全检。

方案总结

Gocator 5500系列3D检测方案，针对性解决折叠屏精密转轴、透明多层结构的检测难题。依托高精度、多层扫描、强抗干扰的核心能力，搭配智能判定软件，实现一体化全维度质控，为折叠屏手机量产提供高效可靠的检测解决方案。

美城智能作为LMI官方授权代理将持续深耕3D视觉与AI融合技术，携手各行业伙伴拓展工业检测应用场景，助力企业实现产线智能化、数字化升级。
