多传感器组网



在线质量控制的应用中,一些视觉系统检测的目标物超出单传感器视野范围,例如国外比较多见的木料扫描、国内许多检测例如某些电子部件(PCB、平板电脑、笔记本电脑)、大型汽车零部件和组装配检测(车门、发动机组、气缸盖等)。利用多个3D 智能传感器组网是一种理想的解决方案,利于同步扫描检测或者同一个部件不同部位扫描。

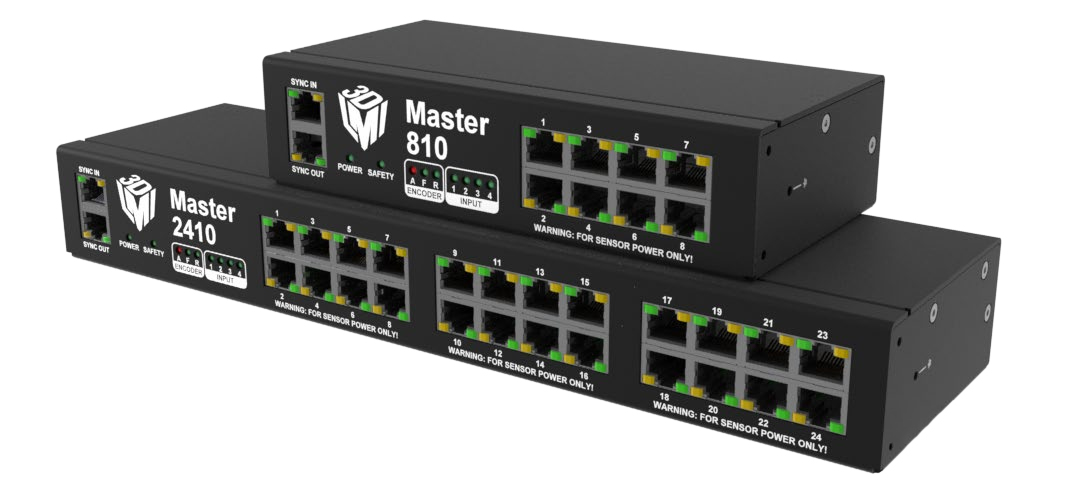

对传感器进行组网需要用到传感器同步控制器:Master2410&810

控制器可方便地为多达24台传感器分配电源、传输数据,保证同步性和激光安全。这些新一代的控制器拥有更强灵活性的设计,提供上行/下行端口菊炼式串接,并支持差分或单端编码器和数字I/O 。

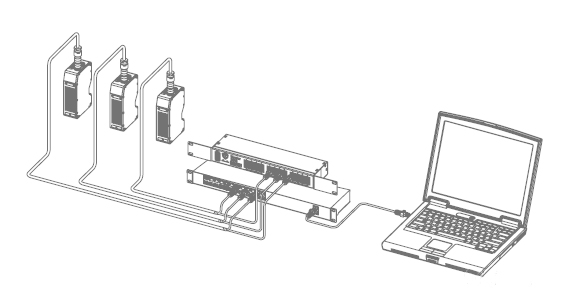

传感器与同步控制器以以下方式进行组网连接:

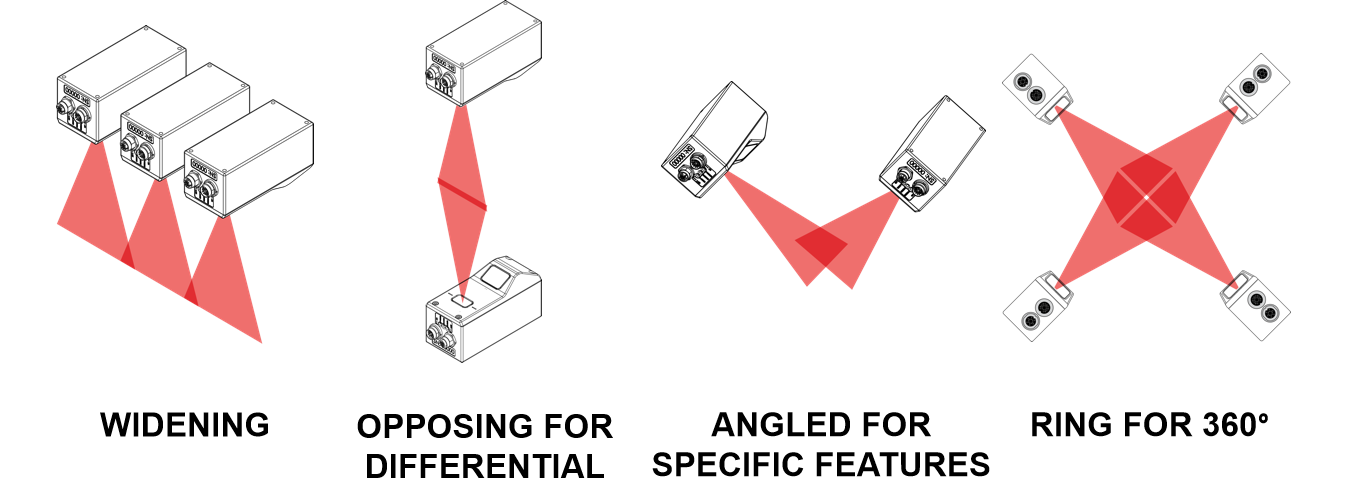

多台传感器可进行不同方式组网

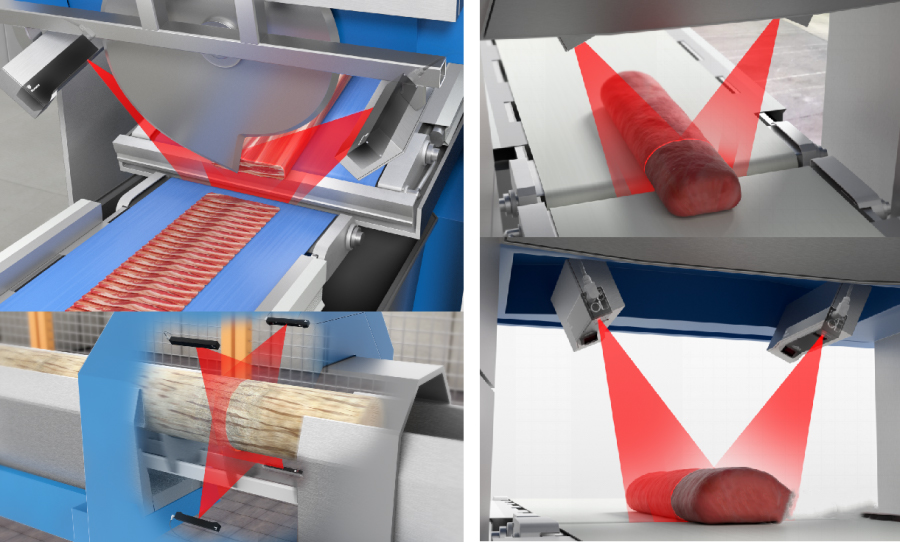

用于较大型木材、食品的检测应用




双传感器扫描,将轮廓图拼接成单张点云图





刹车钳检测,将三个视图拼接成单个3D点云图

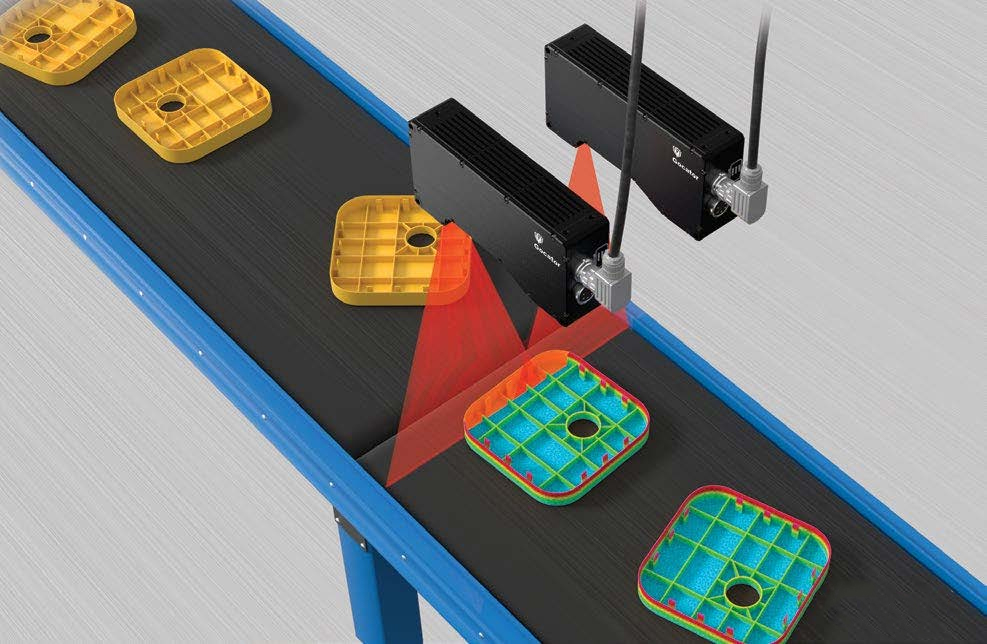

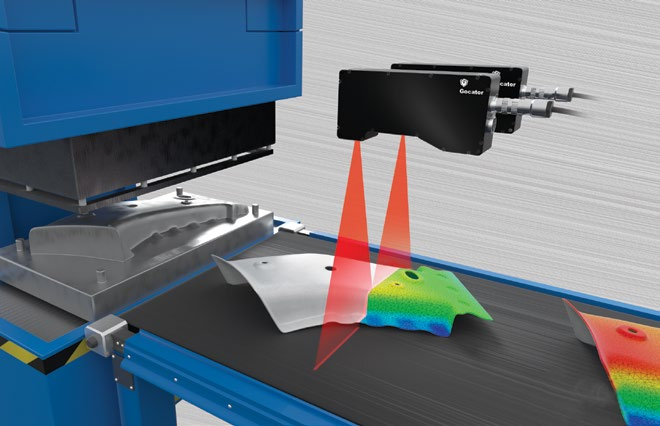

检查注塑件是否合格,包括检测欠注和翘曲等常见缺陷

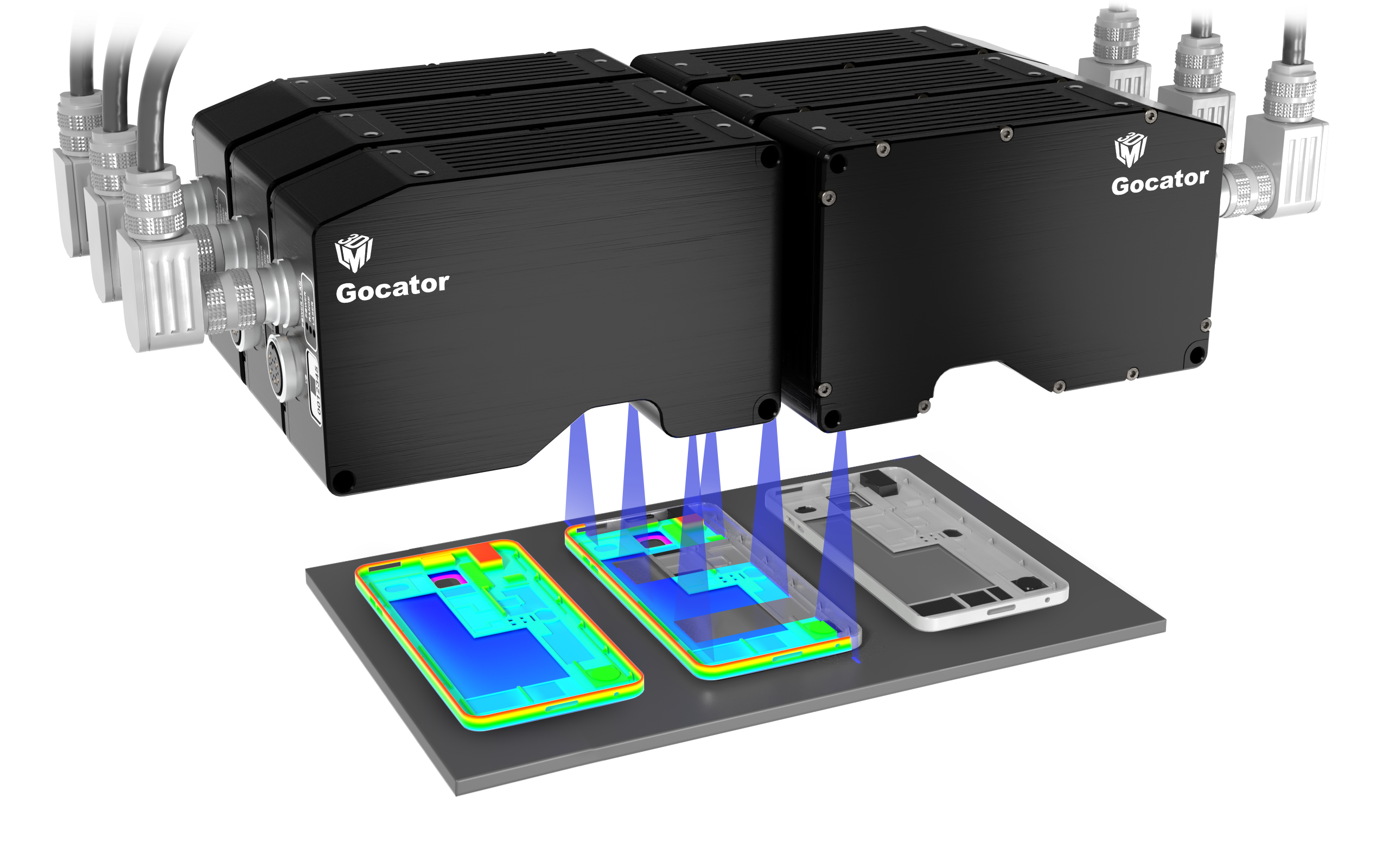

大型电子元件检测



组网升级



在新发布的固件6.0软件版本里,您可以采用同一系列不同型号的Gocator® 3D线激光轮廓传感器组成一个系统,得以结合更高分辨率和更大视野的优势。例如,您可以设置一个传感器系统包含一台或多台高分辨率传感器(如Gocator 2510)以及一台或多台大视野传感器(如Gocator 2530)。



不同型号多传感器组网的功能使您能够实现对精细特征执行高分辨率的检测,同时通过系统中其他智能传感器覆盖超大扫描范围以捕获整个物体表面。



案例-木材扫描检测

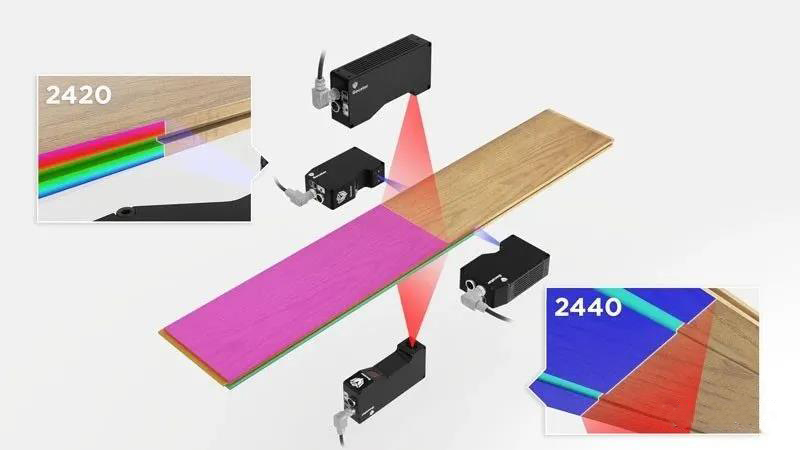

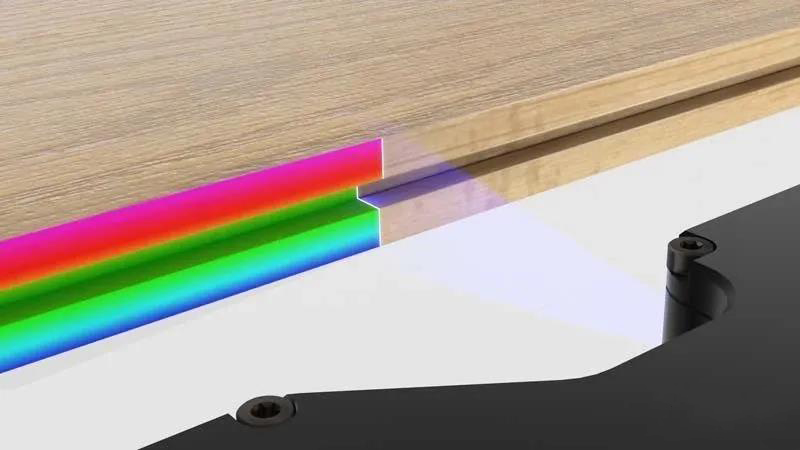

为解决这一挑战,我们创建一个不同型号的多传感器网络,包括大视野线激光轮廓传感器和同一系列的高分辨率传感器。应用两台Gocator 2440和两台Gocator 2420创建了这个多传感器网络,扫描和测量木地板获取完整尺寸的同时还要检测木板榫舌和凹槽边缘的精细特征和严格的尺寸公差。







不同型号3D扫描的优势



不同型号多传感器系统帮助您一次实现两种不同的扫描需求。每个线激光轮廓传感器生成的3D数据会自动整合成一张单独的轮廓或点云图用于测量和检测。关键的测量数据可通过点击操作轻松应用到整合数据中。独特的多传感器系统使用户在特定区域(ROI)实现精密特征检测的同时,覆盖极大的扫描范围,助力以更少的传感器和极低的系统成本创建一个完整检测系统。

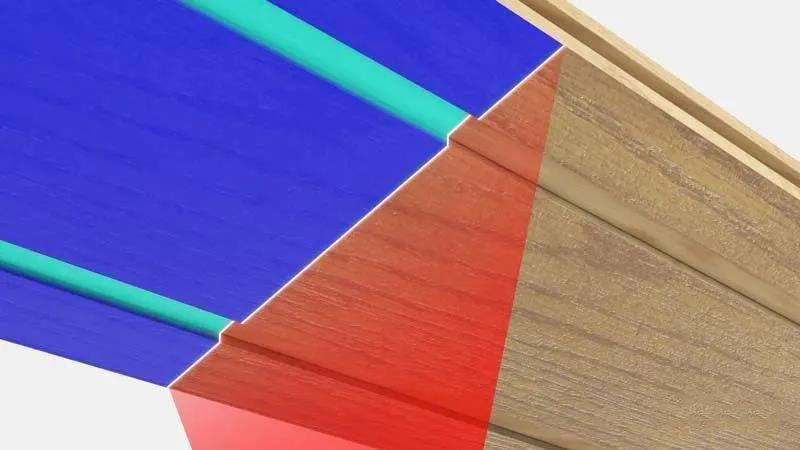

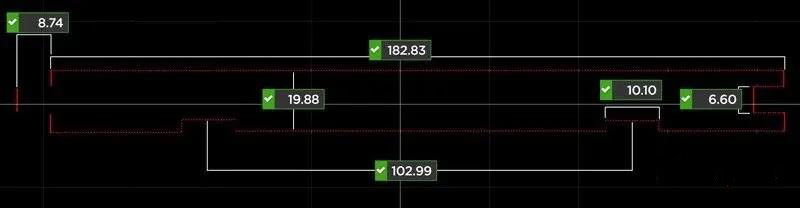

不同型号的多传感器组网对木板生成完整的3D轮廓用于测量和检测
