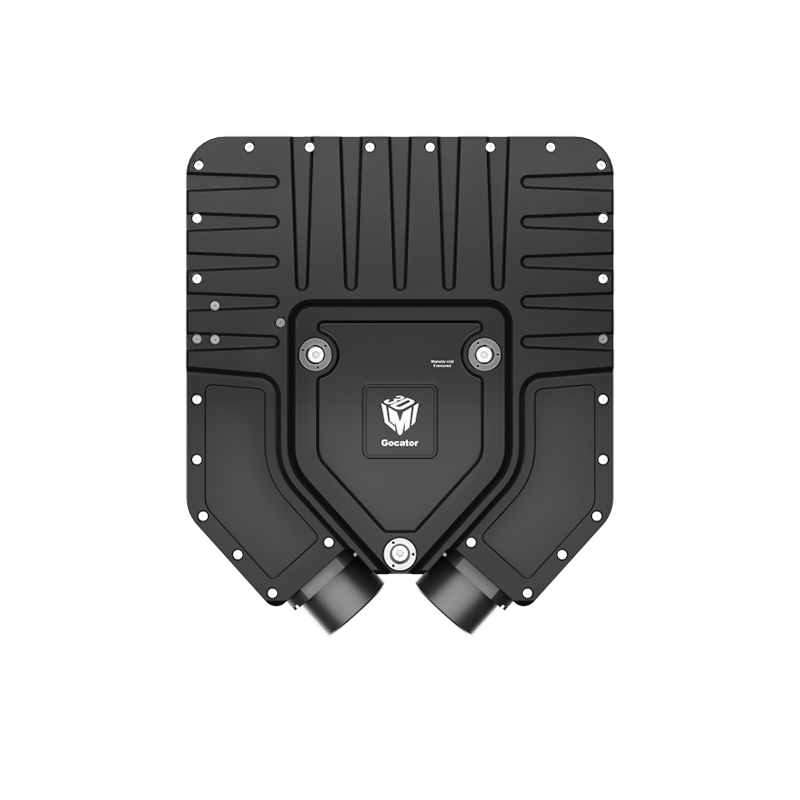

Gocator 5512

Gocator5500系列把线共焦技术并入Gocator3D智能传感器产品系列。线共焦传感器扫描速度快、线扫范围广，同时生成3D形貌、3D多层数据和2D强度数据。

速度。

下载PDF

Gocator 5512参数表

型号	5512
激光轮廓点数	1792
X方向分辨率(μm)(轮廓线数据间隔)	6.5
Z方向线性度(+/-%ofMR)	0.07
Z方向重复性(μm)	0.2
安装净距离(CD) (mm)	19.1
测量范围MR (mm)	3
视野（FOV）（mm）	11.6
镜面下角度兼容性（deg）	±20.0

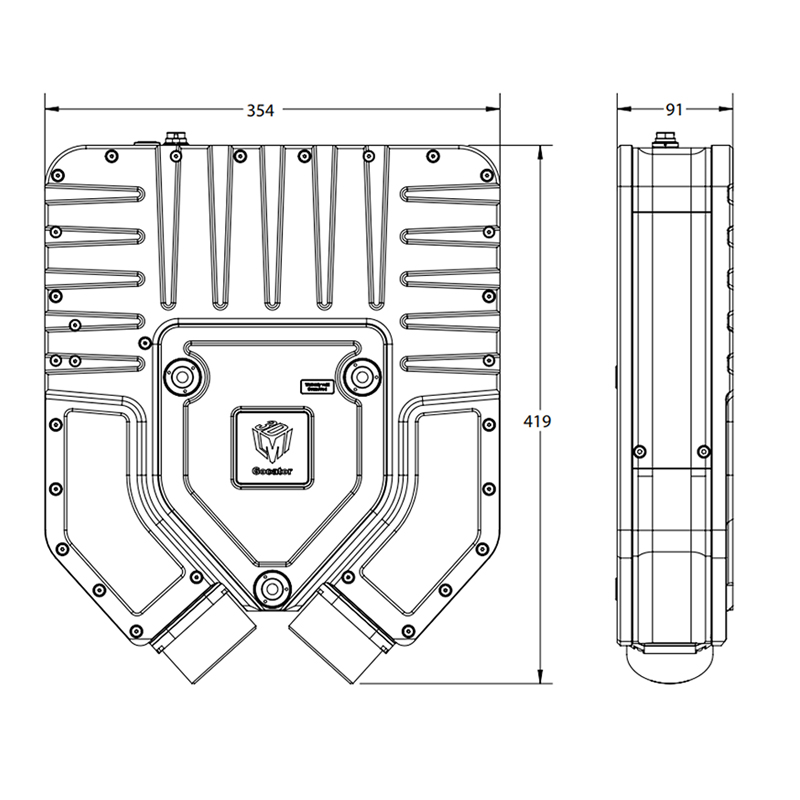

尺寸(mm)	91x345X419
外壳	IP55
重量(kg）	19
可定制型号，激光等级以及包装。请联系上海美城智能科技有限公司，获取更多信息。规格说明基于标准安全等级的激光。Z方向线性度和Z方向重复性会随着激光安全等级的改变而变化。
以下规格适用于全部GOCATOR 2600系列产品
扫描速度	超过15KHZ（使用PC加速时）（全测量范围：G5504 2100Hz；G5512 4200Hz；G5516 3800Hz）
数据接口	GigE千兆以太网
输入	差分/单端编码器、触发器
输出	2x数字输出
工厂通讯	PROFINET,Modbus,EtherNet/IP,ASCII,Gocator
输入电压(功率)	Gocator5512/5516:+24-48 VDC(+/- 5%) @ 62W,Gocator 5504:+24-48 VDC(+/-5%)@ 48 W
运作温度	15 到 35°C
存储温度	-30 到 70 °C
抗震性	频率10-55Hz,XY和Z三个方向上1.5mm双向振幅每个方向持续2小时
抗冲击性	15g,半正弦冲击,周期11 ms,从X,Y和Z三个方向的正负方向冲击
扫描软件	基于浏览器的图形界面和开源SDK（软件开发包）实现参数设置和三维数据实时可视化。提供开源SDK、本地驱动以及支持标准工业协议方便与用户应用、第三方图像处理软件、机器人和PLC集成。
